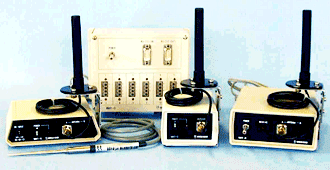

무선전송식 마루치 센서시스템 - MWT센서시스템 / 특정소전력무선전송 |
|
|
|
|
|
제품 특성 : |
MWT센서시스템은 "온도,습도를 시작하는 각종센서신호를 디지털화해서 무선전송하는 송신기"와
"수신한 신호를 시리얼출력(R5232C), 전류출력(DC4~20mA)하는 수신기" 및 "3ch이상의
전류출력(DC4~20mA)이 필요한 때에 사용하는 출력유닛"과 "통신거리를 넓히고 싶을때와
통신상태가 양호하지 않을 경우에 사용하는 중계기"의 4종류로 구성되어 있습니다.
무선서비스지역이 광범위로 내소음성이 뛰어납니다. |
| |
| 서비스지역 : |
옥외환경 - 300m (전망좋은 직선거리) |
| |
옥내환경 - 반경60m (설치환경에 따라 다름) |
|
| |
무선전송을 위한 배선이 불필요합니다.
센서를 고르지않고 센서형상을 묻지않습니다.
온도습도센서의 직접입력 OK.
압력센서,유량계등의 전압,전류입력도 OK.
송신기 1대로 6ch의 센서입력이 가능합니다.
수신기 1대로 송신기 8대(최대48ch)까지 통신가능합니다.
출력신호는 아날로그 신호(DC4~20mA)와 디지털신호와 함께 사용가능
콤팩트설계로 설치장소 확보가 용이합니다.
출력유닛을 사용하면 1대로 12ch의 아날로그 신호를 배출해, 출력유닛 4대(48ch)까지 접속가능합니다.
무선국의 면허화 자격신청이 불필요합니다.
중계기를 사용해서 통신거리를 넓힐 수 있습니다. |
|
|
|
|
|
|
|
|
|
|
|

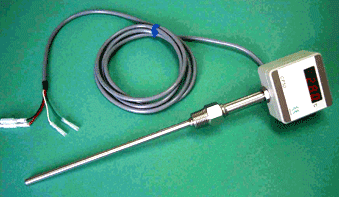

표시기부 변환기 일체형 온도센서 - CP50시리즈 |
|
|
|
|
|
|
제품 특성 : |
LED표시 : 5.6×10mm 적색 LEC표시
콤팩트 : 65×65×45mm의 방적구조
고정도,고분해용센서 : 온도센서는 백금측온저항체 Pt1000Ω과 K열전대
아날로그출력기능 : DC4~20mA 출력표준장비 (단, 밧데리형은 제외)
센서부착방향은 자유(표시부방향은 임의로 변할 수 있습니다.)
전원이 필요없는 밧데리 구동식으로, 필요한때 버튼을 누르면 표시확인이 가능합니다.
표시부하의 너트를 풀어, 360도 임의의 방향으로 고정할 수 있습니다.
센서형상은 자유로이 설계가능합니다. |
|
|
|
|
|
|
사 양 |
|
| |
DC4~20mA
출력타입 |
밧데리타입 |
| 온도센서 |
백금측온저항체
Pt1000Ω ClassA상담 |
백금측온저항체
Pt1000Ω ClassA상담 |
K
열전대
Class2 |
| 전
원 |
DC24V±10% |
리튬전지(2032×2) |
| 출
력 |
DC4~20mA |
(Pt100Ω
3선 출력) |
없음 |
| 출력정도 |
±0.25%또는±0.25℃ |
ClassA |
없음 |
| 표
시 |
|
| 표시정도 |
|
±0.5%FS |
| 표시방법 |
상시점등 |
DSP키를
누르고 있는 동안 점등
키를 떼어 3초지속 |
| 온
도 |
|
| 부하저항 |
500Ω
이하 |
없음 |
| 절연저항 |
10MΩ (DC500V) |
없음 |
| 내전압 |
AC500V
1분간 |
없음 |
| 사용환경 |
사용주위습도
: 0~60℃
사용주위습도 : 0~85%RH(결연없는 것) |
| 소음대책 |
EMI
제거휠터, CR휠터 |
| 내수성 |
보호등급
1P×5상당 |
| 전지수명 |
없음 |
3초/1점등
1일10회로 약 1년간 |
|
|
|
|
|
|
|
|
